机外对刀仪测量不准？3种异常类型+6步排查法（附速查表）

机外对刀仪（也叫刀具预调仪、对刀仪）测出来的数据开始飘，多数情况下不是设备坏了。机外对刀仪测量不准，通常分为三种类型——重复性变差、固定方向偏差、对刀仪准但上机超差。本文提供一套“先分类、再排查、后验证”的6步排查法，帮助车间快速定位问题根源。

一、先分清三种“不准”，排查方向完全不同

1. 重复性变差

同一把刀，不改任何设置，连续测5～10次，数据上下跳。

这类问题指向装夹状态不一致、机械松动或环境振动，特征是“每次都测出不一样的结果”。

2. 固定方向的系统偏差

每次测量都偏同一个方向、同一个数值，比如测量结果统一都偏大0.02mm。

这类问题多数不是硬件出现了故障，而是标定系数或补偿参数需要重新设定，特征是“每次都错得一样”。

3. 对刀仪测出来的数据和上机加工尺寸不一致

设备上反复测都稳定，刀装上机床加工出来的零件却超差。

这种情况下问题往往不在对刀仪本身，而在数据传递环节：刀号对应错了、刀具补偿表填错数值、数据格式与数控系统不匹配等。

三种“不准”对照表：

现象	典型特征	常见指向	验证方法
重复性变差	同一把刀测5～10次，数据上下跳	装夹状态、机械松动、环境振动	同一刀柄重复装夹 10次以上测跳动
固定方向偏差	每次偏同一方向、同一数值	标定系数、补偿参数	用标准棒重新标定后复测
对刀仪准、上机超差	设备测在阈值范围内，加工件尺寸却超差	刀号对应、刀补表、数据格式	核对刀号与刀补表，跑一遍数据传递闭环

二、6 步排查顺序

第 1 步：清洁主轴锥孔和刀柄锥面

清洁不到位是精度异常里出现频率较高的一类原因，也是处理成本较低的一种。需要清洁的位置有：测量刀具的刃口、对刀仪主轴锥孔、刀柄本体。

刀柄锥面上残留的切削液和铁屑会直接改变刀具在主轴上的落位，刀装得偏一点，测出来的直径和径向跳动就跟着偏。长期不清理的锥面、锥面生锈都会损伤主轴锥孔；机械拉紧主轴对此更敏感。

• 刀柄锥面： 用气枪吹刀柄内部残留的切削液和杂质，清洁布擦除刀柄上油污、杂质等；

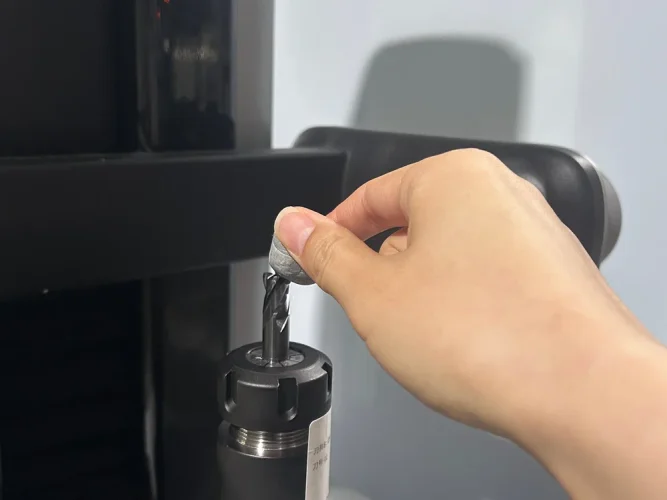

• 刀具表面： 可用蓝丁胶清理刃口上的杂质；
• 主轴锥孔： 用清洁棒定期清洁，再用手电照一遍看是否有亮点（亮点通常是磕痕）。

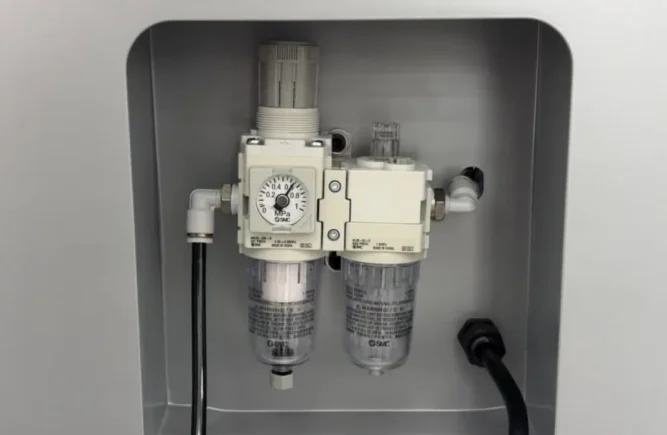

第 2 步：检查气源与气压稳定性

部分影像式机外对刀仪的主轴气动夹紧、机械拉紧等动作依赖压缩空气。气压不足或波动，会表现为锥孔吹不干净、夹紧力不稳定，进而影响装夹重复性。

检查要点：

• 检查气压是否达到设备说明书要求的区间；
• 是否加装了油水分离 / 过滤装置，管路内是否有积水、油污；
• 同车间大功率设备同时用气时，气压是否有明显波动。

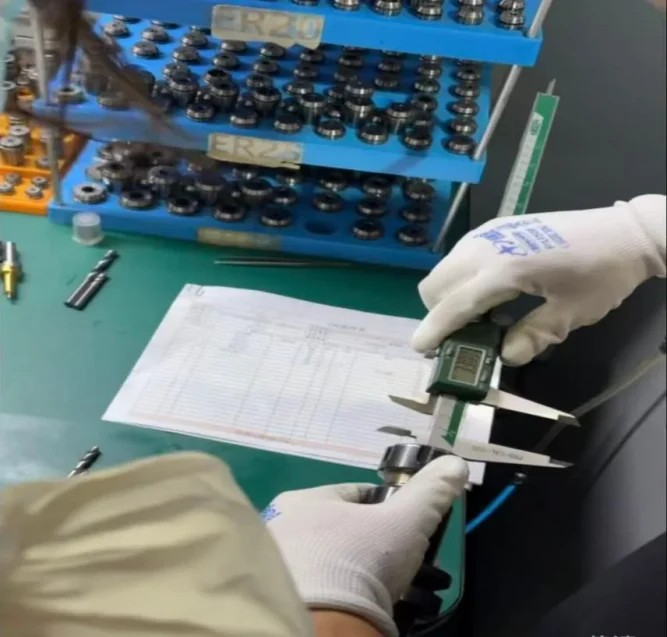

第 3 步：检查刀具装夹与拉紧是否到位

装夹动作看着简单，出现问题的却不在少数。

• 刀柄型号与转换套是否匹配。 测量哪种型号刀柄，就要选择对应的转换套 / 转换轴心。不同型号刀柄的锥面角度和拉钉规格不同，用错转换套，刀具放上去要么拉不紧，要么拉紧后锥面与主轴不贴合；
• 拉紧是否到位。 检查拉爪、拉钉的磨损情况，拉紧力衰减会表现为装夹后刀具偏心；
• 主轴锥孔内是否有异物。 锥孔里的一粒铁屑，足以让重复性从微米级掉到几十微米。

第 4 步：重新标定——不是点一下“清零”

标定是精度问题的关键环节，但很多人把它等同于按下“清零”按钮。完整的标定包含环境准备、工具校验和结果验证三个部分。

标定前的环境条件

通常环境温度建议控制在20±2℃，湿度<60%；无强振动、无阳光直射。建议在干燥、清洁、隔热、无振动且有单独空调的房间使用，有利于设备使用寿命和精度稳定。

标定工具

标准棒需要具备计量校准证书。只要没有磕碰、锈蚀、锥面 / 测量面磨损，是可以长期使用的。如果用一把已经磨损的标准棒去校准设备，等于把一个错误的基准写进系统，标定时从源头就是错的。

标定完后必须进行验证

标定完成后，还要用同一标准刀在相同条件下重复测量10次以上，计算测量值的标准差，与设备标称的重复精度做比对。通常的检验做法是：当设备重复测量值超出标称值时，停机进行检查、排查原因、找出问题所在并重新测量。

• 如果测量出来的偏差是固定值，说明设备系统还存在补偿误差；
• 如果波动过大，说明问题偏向机械拉爪松动或装夹状态，需要从第1步重新确认。

第 5 步：排查环境干扰

车间环境对影像式对刀仪的影响比想象中大。常见的干扰来源：

• 振动： 设备离冲压设备、锻压设备这类振动源过近，或者安装基座未调水平，都会让重复性变差；
• 温度波动： 空调风口直吹设备、车间昼夜温差大，都会让基准发生漂移，长时间测量时表现更明显。
• 车间环境杂乱、油污较大： 机器长时间在杂乱的环境中进行使用，灰尘油污大，会让设备的精度产生偏差、飘移，影响设备的精度。

第 6 步：以上五步都确认过没有问题后，再检查设备硬件

前面几步都确认无误、精度问题依然存在，这个时候需要联系厂家，由技术人员来检查硬件是否存在问题。可能的部位包括：导轨与丝杠的磨损或间隙、轴承状态、拉爪问题、测头或传感器机构因撞击损坏。

三、速查表：症状 → 常见原因 → 先查哪一步

症状	常见原因	先查哪一步
同一把刀数据上下跳	装夹不一致、锥孔异物、环境振动	第 1、3、5 步
每次都偏同一个固定值	标定系数、补偿参数未更新	第 4 步
上午正常、下午漂	温度波动、热变形	第 5 步
设备侧稳定、上机超差	刀号对应、刀补表、数据格式	第 1 节“第三种不准”
换了转换套之后变差	转换套与刀柄型号不匹配	第 3 步
吹屑不干净、夹紧感觉发虚	气压不足或波动	第 2 步
清洁、装夹、标定都做过仍不准	导轨、丝杠、轴承、测头	第 6 步（联系厂家）

四、从排查顺序反推：哪些设计更利于对刀仪精度长期稳定

• 机械拉紧主轴： 让刀具在机外测量时的装夹状态与机床上保持一致，减少因装夹方式不同带来的数据偏差；
• 铸铁床身： 相比薄板结构抗振动能力更强，长时间测量时热稳定性也更好；
• 模块化主轴/单主轴配合转换套： 一台设备覆盖多种刀柄规格，减少因换设备或换工装引入的误差；
• 自动聚焦配合自动找刀算法： 把“找刃、对光”这类依赖经验的步骤交给设备完成，降低不同操作者之间的数据差异。

以凌深科技 440/640 系列机外对刀仪为例，上述设计在其产品中均有体现。该系列采用机械拉紧主轴与铸铁床身，配备模块化快换主轴，支持BT、HSK、ISO、CAPTO等主流刀柄，并通过自动聚焦与自研自动找刀算法降低对操作者经验的依赖。并且设备能把测量数据直接传输到机床或管理系统，避开人工抄录这一步，这决定了车间的刀具数据能不能走向规范化和可追溯。凌深科技机外对刀仪支持标签打印、U盘、扫码枪、RFID或FTP/TCP直传等方式对接DNC/MES系统，为刀具数字化管理提供基础。

五、常见问题（FAQ）

Q1：机外对刀仪测量不准，第一步应该查什么？

A：先分清是哪一种“不准”——重复性变差、固定方向偏差，还是对刀仪本身准但上机超差。三种情况的排查方向完全不同：重复性变差查装夹与环境，固定偏差查标定与补偿，上机超差查数据传递。

Q2：对刀仪的重复精度多少算正常？

A：以设备标称值为准。车间常见做法是：同一把刀连续测量10次以上，计算标准差或极差，与设备标称的重复精度做比对。工业测量领域通用的“1/3 法则”是测量系统误差不超过工件公差的 1/3，例如工件要控制在 ±0.01mm，测量环节就需要留出足够余量。

Q3：标定需要每次都做吗？标准棒能用多久？

A：标准棒只要具备计量校准证书，且没有磕碰、锈蚀、锥面或测量面磨损，就可以长期使用。是否需要重新标定，取决于精度是否出现固定方向偏差、设备是否搬动过，以及测量条件是否发生明显变化。

Q4：清洁后数据还是跳，下一步查什么？

A：按顺序往下走——气源气压是否稳定、转换套是否匹配刀柄型号、主轴锥孔内是否有异物。这三项是清洁之后较常见的装夹类原因。

Q5：什么时候联系厂家维修？

A：前面五步都确认无误、问题依然存在时，再联系厂家检查硬件。此时把“已经排查过哪几步、每步的测量数据”一并提供给技术人员，这样能明显缩短技术人员判断检测时间。
